ซิลิโคนโครงสร้าง DOWSIL 8 สูตร: ตัวอย่างโครงการจริง + สูตรคำนวณ Structural Bite

สถานการณ์งานจริงที่พบบ่อย

สถานการณ์ที่ 1: อาคารสำนักงานสูงที่ต้องยึดกระจกเข้ากับเฟรมอลูมิเนียมหน้างาน (Site-Glazed Curtain Wall)
งานลักษณะนี้ต้องใช้ DOWSIL 795 เพราะมีแนวทางออกแบบร่องยาแนวหน้างานละเอียดโดยเฉพาะ ทีมงานต้องคำนวณ Structural Bite ตามแรงลมของพื้นที่และส่งแบบให้ Dow อนุมัติก่อนเริ่มงานจริง ไม่สามารถประมาณหน้างานเองได้

สถานการณ์ที่ 2: อาคารที่ต้องการใบรับรองมาตรฐานสากลสำหรับยื่นขออนุมัติในหลายประเทศ
DOWSIL 995 เหมาะกว่าเพราะมีใบรับรองอิสระจาก SWRI ครอบคลุมมาตรฐาน 3 ทวีป เหมาะกับโครงการที่มีทีมออกแบบหรือผู้ลงทุนจากต่างประเทศที่ต้องการเอกสารอ้างอิงที่เป็นที่ยอมรับสากล

สถานการณ์ที่ 3: งานกระจกบานเปลือยแบบกระจกต่อกระจก (Butt Joint / Frameless Glazing)
ใช้ DOWSIL 793T ซึ่งออกแบบมาเฉพาะสำหรับรอยต่อกระจกต่อกระจกที่ไม่มีเฟรมรองรับ Movement Capability ที่ +/-25% เหมาะกับรอยต่อที่ค่อนข้างนิ่ง ไม่ใช่จุดรับน้ำหนักโครงสร้างหลัก

สถานการณ์ที่ 4: งานรอยต่อหินธรรมชาติหรือคอนกรีตภายนอกอาคารที่ขยับตัวมากจากอุณหภูมิ
DOWSIL 790 มี Movement Capability สูงสุดในกลุ่มที่ +100/-50% และออกแบบมาไม่ให้เกิดคราบบนพื้นผิวหินหรือคอนกรีต เหมาะกับผนังหินธรรมชาติภายนอกอาคารที่ต้องเผชิญแดดร้อนและฝนสลับกัน

สถานการณ์ที่ 5: งานยึดแผงวัสดุที่ไม่ใช่กระจก เช่น แผงอลูมิเนียมคอมโพสิต (ACP)
DOWSIL 896 ออกแบบมาเพื่องานนี้โดยเฉพาะ มีค่า Allowable Design Strength ระบุชัดเจน (Windload 140 kPa, Deadload 30 kPa) แต่ห้ามใช้กับกระจกหรือ Insulated Glass Unit เด็ดขาด

วิธีคำนวณ Structural Bite แบบที่วิศวกรใช้จริง

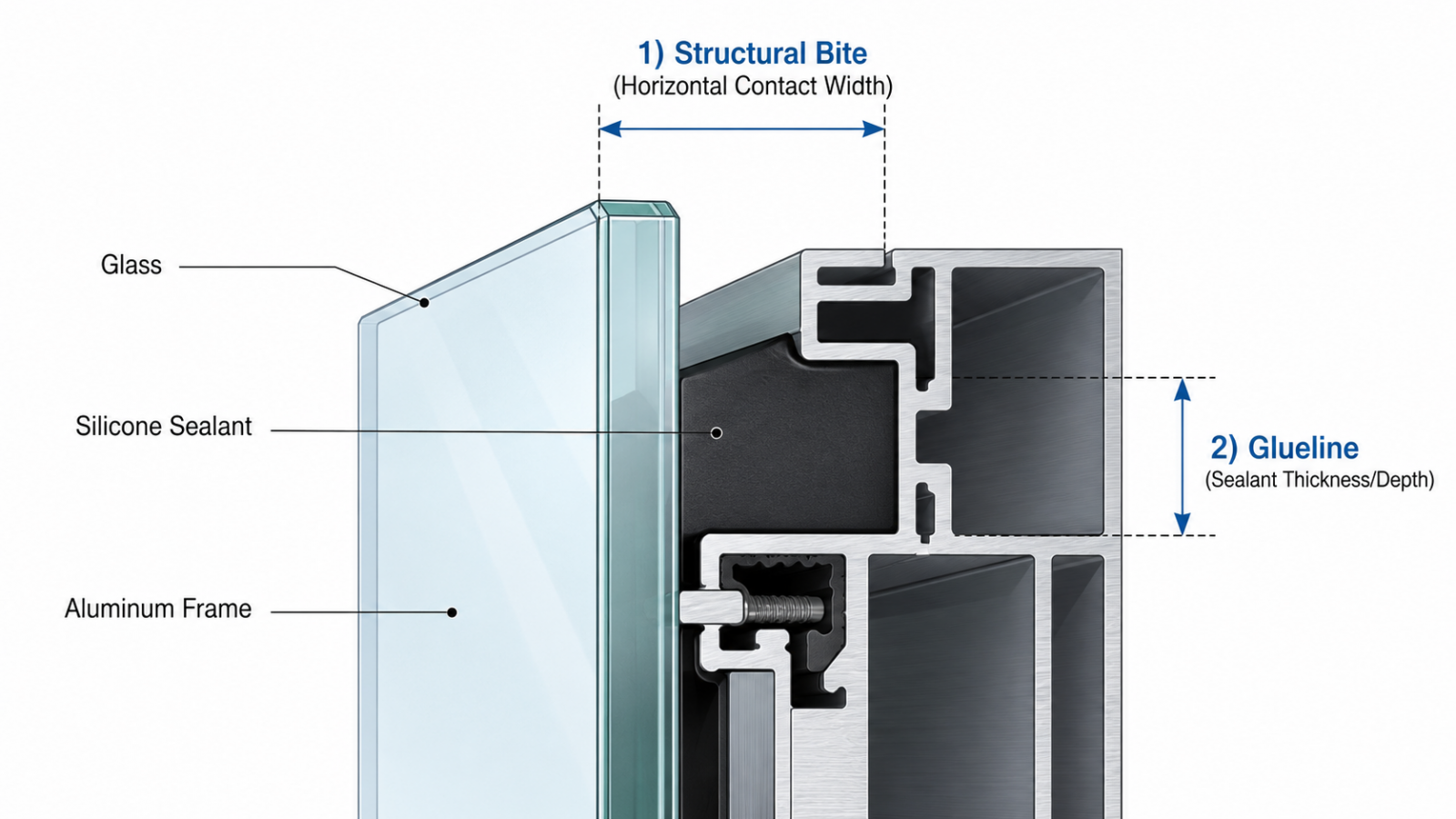

หลักการคำนวณ Structural Bite (ความกว้างแนวซิลิโคนที่ต้องใช้):

ตัวอย่างการคำนวณ (เพื่อความเข้าใจเท่านั้น):

• กระจกขนาด 1.5 x 2.0 เมตร → ด้านสั้น (L) = 1,500 มม.
• แรงลมออกแบบสมมติ (W) = 2.5 kPa (ตัวเลขจริงต้องคำนวณตามพื้นที่และความสูงอาคารจากมาตรฐาน มยผ.)
• ค่าความแข็งแรงที่ยอมให้สมมติ (f) = 140 kPa (ตัวเลขจริงต้องขอยืนยันจาก Dow ตามผลิตภัณฑ์และโครงการ)

ในทางปฏิบัติ วิศวกรมักปัดขึ้นและเผื่อค่าความปลอดภัยเพิ่มเติม ทำให้ Bite จริงที่ใช้งานส่วนใหญ่อยู่ในช่วง 10-12 มม. ขึ้นไป และสำหรับ DOWSIL 795 ที่ใช้ Breather Tape ร่วมด้วย ความหนา (Glueline) สามารถเพิ่มได้ถึง 24 มม. โดยสัดส่วน Bite ต่อ Glueline ไม่ควรเกิน 3 ต่อ 1

ข้อผิดพลาดที่พบบ่อยในงานโครงสร้าง

• ใช้ตัวเลขคำนวณเองโดยไม่ขออนุมัติจาก Dow — แม้จะคำนวณตามหลักการถูกต้อง แต่ทุกโครงการต้องมีเอกสารอนุมัติจากผู้ผลิตเป็นลายลักษณ์อักษรก่อนก่อสร้างจริงเสมอ
• เลือก DOWSIL 896 เพราะเห็นตัวเลข Allowable Design Strength ชัดเจน แล้วเข้าใจผิดว่าใช้กับกระจกได้ — 896 ออกแบบมาสำหรับแผงวัสดุที่ไม่ใช่กระจกเท่านั้น
• ไม่แยกแยะ Movement Capability กับความแข็งแรงเชิงโครงสร้าง — ตัวเลข Movement สูงไม่ได้แปลว่ารับน้ำหนักได้มากกว่า เป็นคนละคุณสมบัติกัน

คำถามที่พบบ่อย

คำนวณ Structural Bite เองได้ไหม โดยไม่ต้องขออนุมัติจาก Dow
คำนวณตามหลักการเพื่อประเมินเบื้องต้นได้ แต่ก่อนก่อสร้างจริงทุกโครงการต้องได้รับอนุมัติและยืนยันตัวเลขจาก Dow เป็นลายลักษณ์อักษรเสมอ ไม่มีข้อยกเว้น

DOWSIL 896 ใช้กับกระจกได้ไหมถ้าคำนวณ Bite ตามสูตรแล้ว
ไม่ได้ ไม่ว่าตัวเลขจากการคำนวณจะออกมาเท่าไหร่ก็ตาม เพราะเอกสารผู้ผลิตระบุห้ามใช้กับ Structural Glazing และ Insulated Glass Unit ไว้ชัดเจน 896 ออกแบบมาสำหรับแผงวัสดุที่ไม่ใช่กระจกเท่านั้น

งาน Curtain Wall อาคารสูงต้องใช้ DOWSIL 795 หรือ 995 เท่านั้นจริงไหม
จริง จาก 8 สูตรซิลิโคนโครงสร้างที่ SMG มีข้อมูล มีเพียง 795 และ 995 เท่านั้นที่ผ่านมาตรฐาน ASTM C1184 ตัวอื่นแม้ยึดเกาะดีก็ไม่ได้ออกแบบมาสำหรับรับน้ำหนักกระจกเป็นโครงสร้างหลัก
